防雷装置接地跨接线说明

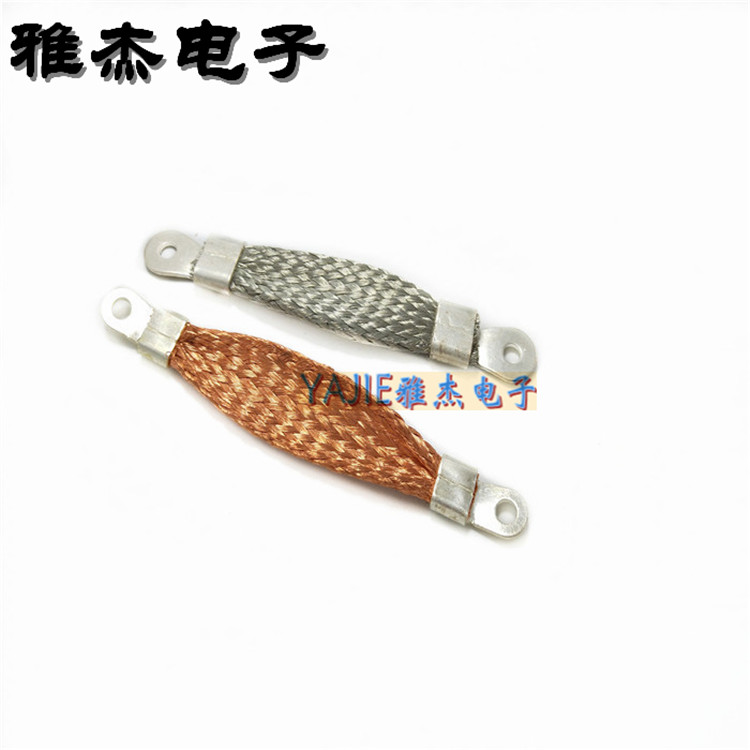

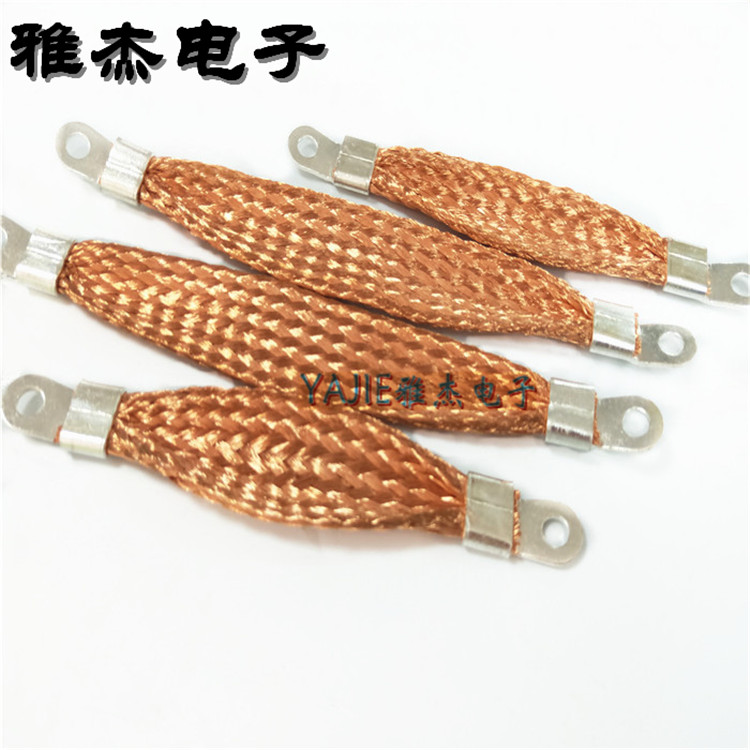

接地跨接线说明：防雷接地应该构成一个闭和回路后接地，在断线处应选用接地跨接线，凡用螺栓或铆钉衔接的接地网中的当地，都应焊接接地跨接线，跨接线一般选用扁钢和圆钢。

接地跨接按40*4扁钢考虑，选用开孔衔接，管件跨接使用法兰盘衔接螺栓，钢轨使用鱼尾板固定螺栓，平行管道选用焊接进行综合考虑。

构架接地是按户外钢结构或砼结构接地来考虑的，每处接地跨接包括了4米以内的水平接地。

钢铝窗接地选用8号圆钢一端和窗衔接，一端和圈梁主筋衔接。

使用根底钢筋做接地，套用2-751均压环敷设子目（但均压环敷设子目内并没有圆钢等主材，只考虑了钢筋与钢筋之间的搭接焊，所以个人认为使用根底钢筋做接地网除了按均压环算，还应该计算根底钢筋的跨接数量）

等电位箱和部分等电位箱的箱内衔接套接地跨接*0.5系数，箱体再单独套定额，部分等电位箱 应套接线盒安装子目，总等电位箱套接线箱安装子目。
